逆向工程（又名反向工程，Reverse Engineering-RE）是对产品设计过程的一种描述，也是一种产品设计技术再现过程，即对一项目标产品进行逆向分析及研究，从而演绎并得出该产品的处理流程、组织结构、功能特性及技术规格等设计要素，以制作出功能相近，但又不完全一样的产品。
逆向产品设计就是根据已经存在的产品，反向推出产品设计数据（包括各类设计图或数据模型）的过程，源于商业及军事领域中的硬件分析。在工业设计中的应用已经很久了，比如汽车工业中常用的车体放样设计就是逆向工程的很好实例。
通过三维扫描技术可以获得扫描物体的外形三维数据，将获得的三维扫描数据和原始的三维图纸进行3D比较分析，可以轻松获得各个位置的偏差值，为大曲面，复杂结构的尺寸检测提供友好的解决方案。
除此以外，还可以通过三维数据的拟合轻松获得诸如同轴度，孔距孔径，装配间隙等数据，在三维数据中提取和获得二维尺寸。

苏州创恩智能科技--我们的三维扫描设备资源

相机

• 3X1200万16位工业CCD相机，针对工业及测量进行了专门的优化设计。

•单幅测量时间：  0.01 sec

•独特的设计保护光学测头不受温度变化的影响。

投影及3D重构技术

•快速投射立体视场技术

•更先进的投影光斑可供选择：动态光斑技术（ DSP）或数字光斑技术（ DLP），以上两种配

置均可供选择。

•集成了2D和3D图形分析和边缘检测引擎，使得特征边缘及表面检测更为精准。

工位环境要求

工作温度：   5-35℃（受限于电脑要求，特殊需求可以加装冷却系统）

工作光线：    对光线不敏感，普通工业环光照，一般环境光或间接的日光

震动环境：  免疫震动影响，设计用于重型机械旁工作（冲压机、大型数

控机床、机器人旁等）

认证及标准

CE/TUV/FCC

VDI/VDE 2634 Part3 光学测量系统标准

NIST计量检测溯源标准

ISO 9001:2000

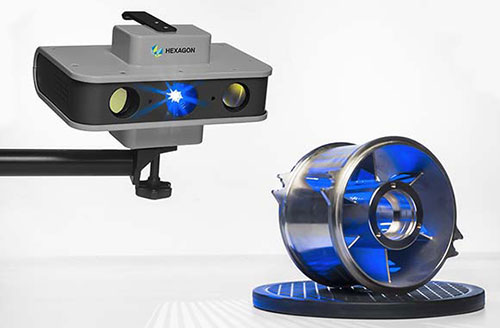

紧凑型扫描仪

基于先进的非接触光学扫描技术和光栅投影技术，PrimeScan提供极具吸引力的高精度入门级解决方案。

采用人机工程原理的紧凑式设计，超小工作距离，是一款可以在桌面、狭小空间使用的理想扫描方案。

最具吸引力的扫描设备

在3D曲面扫描领域，白光扫描作为一种成功的检测设备，广泛应用于工业与非工业领域。基于非接触光学扫描技术，即使非常复杂的表面及机构也能快速、高精度的检测。专业的机械结构与先进的热稳定技术，衍生出高精度、高稳定性的扫描产品。

应用光栅投影技术和先进软件算法，提供最好的测量方案。

完美的扫描应用方案

PrimeScan可提供多达24种不同分辨率和测量范围的配置，可以解决客户各种各样的测量需求。测量范围从50mm到100mm，轻松捕捉任何尺寸工件的特征测量。

功能强大的PrimeScan可扫描高亮和高暗工件表面而无需进行任何预处理，集成的激光指示灯可轻松定位测量目标。

提供蓝色和白色两种光源，分别应用于工业领域和需要彩色数据的文物、艺术和设计等领域。



◆ 相机分辨率：2 x 2 Megapixel，2 x 5 Megapixel或 2 x 8 Megapixel

◆ 投影单元：微结构光栅投影技术（MPT）

◆ 投影分别率：28 Megapixel

◆ 光源：100W高能LED（蓝或白）

◆ 视场：50mm~1000mm（根据配置）

◆ 最短测量时间： 1秒

◆ 尺寸：300 mm x 210 mm x 175 mm

◆ 适用温差范围： 5 °C至 45 °C，非冷凝

◆ 电源：AC 110/230 Volt, 50-60 Hz

FreeScan X3激光手持三维扫描仪

FreeScan X3激光手持三维扫描仪，是天远三维首款手持式激光三维扫描仪。设备重量仅有0.95kg，满足当下用户对于超便捷扫描仪的需求；

全新线激光阵列3D扫描技术，扫描速率240,000 次/秒，扫描精度高达0.030mm，兼具快速与精准的双重优势。

  功能特性

• ◆ 超便携的激光手持式三维测量系统；
• ◆ 精度高达0.030mm，依据德国VDI/VDE 2634标准；
• ◆ 适应室内、户外等各种复杂环境的测量任务；
• ◆ 高速扫描：240,000次／秒；
• ◆ 小巧、轻便，重量仅0.95kg，可深入狭小空间操作；
• ◆ 扫描速度快，操作简单；
• ◆ 测量空间大、稳定性好；
• ◆ 可满足多种扫描需求，不受物体大小、材质、颜色等影响；

 三维扫描 案例

FreeScan X3激光手持三维扫描仪，扫描速度快，获取数据完整。

扫描完成后将扫描数据导入到专业检测软件，可快速生成检测报告。
